隔离式
DMW30 系列
DC-DC 电源转换器
产品表
所有型号 概述
- 30W
- 4:1输入范围
- 单/双路稳压输出
- 行业标准的1” x 1”(25 mm x 25 mm)封装
- 远程开/关控制
- 40到+105°C温度范围
- 效率高达90%
安全与合规
文档
说明

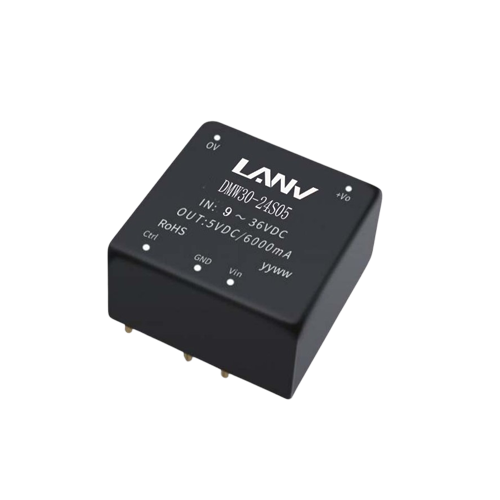

DMW30 系列是一款30 W输出功能的隔离式DC-DC转换器产品，采用密封的行业标准1” x 1”（25 mm x 25 mm）封装。这些模块拥有4:1的输入电压范围并提供高达90%的能效。该系列采用紧凑型DIP封装且拥有宽泛的-40至+105°C工作温度范围，适用于对流冷却设备和应用，包括微控制器、数据通信、电信、远程传感系统和便携式电子设备
规格
-
稳压是
-
封装类型DIP
-
隔离式（Vdc）1500
-
尺寸：长x宽x高 (英寸)1 x 1 x 0.46
-
尺寸：长x宽x高 (毫米)25.5 x 25.5 x 12
-
保护过流、过热、过压、短路
所有型号
| 型号 | 输入电压 (Vdc) | 功率 (W) | 输出电压 ((Vdc) | 输出电流 (A) | 效率 |
|---|---|---|---|---|---|
| DMW30-24S03 | 9-36 | 30 | 3.3 | 6 | 84% |
| DMW30-24S05 | 9-36 | 30 | 5 | 6 | 88% |
| DMW30-24S09 | 9-36 | 30 | 9 | 3.333 | 88% |
| DMW30-24S12 | 9-36 | 30 | 12 | 2.5 | 89% |
| DMW30-24S15 | 9-36 | 30 | 15 | 2 | 89% |
| DMW30-24S24 | 9-36 | 30 | 24 | 1.25 | 90% |
| DMW30-24S48 | 9-36 | 30 | 24 | 0.625 | 89% |
| DMW30-48S03 | 18-75 | 30 | 3.3 | 6 | 83% |
| DMW30-48S05 | 18-75 | 30 | 5 | 6 | 87% |
| DMW30-48S09 | 18-75 | 30 | 9 | 3.333 | 87% |
| DMW30-48S12 | 18-75 | 30 | 12 | 2.5 | 88% |
| DMW30-48S15 | 18-75 | 30 | 15 | 2 | 88% |
| DMW30-48S24 | 18-75 | 30 | 24 | 1.25 | 89% |
| DMW30-24D15 | 9-36 | 30 | 15/ -15 | 1/ -1 | 89% |
