隔离式
DSW3 系列
DC-DC 电源转换器
产品表
所有型号 概述
- 3W
- 4:1输入范围
- 单/双路稳压输出
- 行业标准8针封装(SIP)
- 远程开/关控制
- 温度范围（-40至105°C）
- 空载功耗低
安全与合规
- 安全审批 - CE
文档
说明

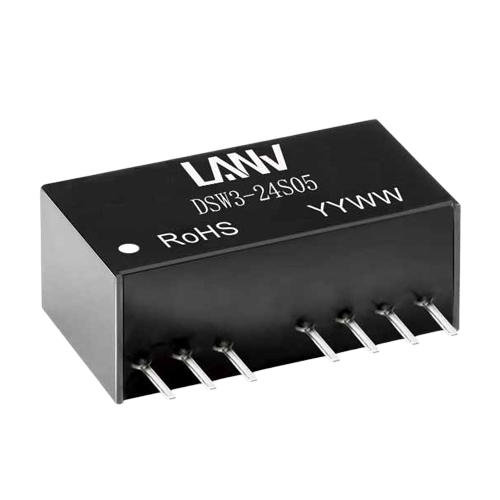

DSW3 系列为紧凑的稳压DC-DC转换器，提供3 W输出功率及-40至+105°C的宽泛温度范围。持续的短路保护和1.5KV 直流电压隔离，适用于众多敏感性应用，包括医学设备、工业控制和数字/模拟混合系统。
规格
-
稳压是
-
封装类型SIP
-
隔离式（Vdc）1500
-
尺寸：长x宽x高 (英寸)0.87 x 0.47 x 0.37
-
尺寸：长x宽x高 (毫米)22 x 12 x 9.5
所有型号
| 型号 | 输入电压 (Vdc) | 功率 (W) | 输出电压 ((Vdc) | 输出电流 (A) | 效率 |
|---|---|---|---|---|---|
| DSW3-12S03 | 4.5-18 | 3 | 3.3 | 0.7 | 74% |
| DSW3-12S05 | 4.5-18 | 3 | 5 | 0.6 | 78% |
| DSW3-12S12 | 4.5-18 | 3 | 12 | 0.25 | 80% |
| DSW3-12S15 | 4.5-18 | 3 | 15 | 0.2 | 80% |
| DSW3-12D05 | 4.5-18 | 3 | 5/ -5 | 0.3/ -0.3 | 80% |
| DSW3-12D12 | 4.5-18 | 3 | 12/ -12 | 0.125/ -0.125 | 80% |
| DSW3-12D15 | 4.5-18 | 3 | 15/ -15 | 0.1/ -0.1 | 80% |
| DSW3-24S03 | 9-36 | 3 | 3.3 | 0.7 | 75% |
| DSW3-24S05 | 9-36 | 3 | 5 | 0.6 | 80% |
| DSW3-24S12 | 9-36 | 3 | 12 | 0.25 | 81% |
| DSW3-24S15 | 9-36 | 3 | 15 | 0.2 | 81% |
| DSW3-24D05 | 9-36 | 3 | 5/ -5 | 0.3/ -0.3 | 79% |
| DSW3-24D12 | 9-36 | 3 | 12/ -12 | 0.125/ -0.125 | 80% |
| DSW3-24D15 | 9-36 | 3 | 15/ -15 | 0.1/ -0.1 | 81% |
| DSW3-48S03 | 18-75 | 3 | 3.3 | 0.7 | 74% |
| DSW3-48S05 | 18-75 | 3 | 5 | 0.6 | 79% |
| DSW3-48S12 | 18-75 | 3 | 12 | 0.25 | 79% |
| DSW3-48S15 | 18-75 | 3 | 15 | 0.2 | 79% |
| DSW3-48D05 | 18-75 | 3 | 5/ -5 | 0.3/ -0.3 | 79% |
| DSW3-48D12 | 18-75 | 3 | 12/ -12 | 0.125/ -0.125 | 79% |
| DSW3-48D15 | 18-75 | 3 | 15/ -15 | 0.1/ -0.1 | 80% |
